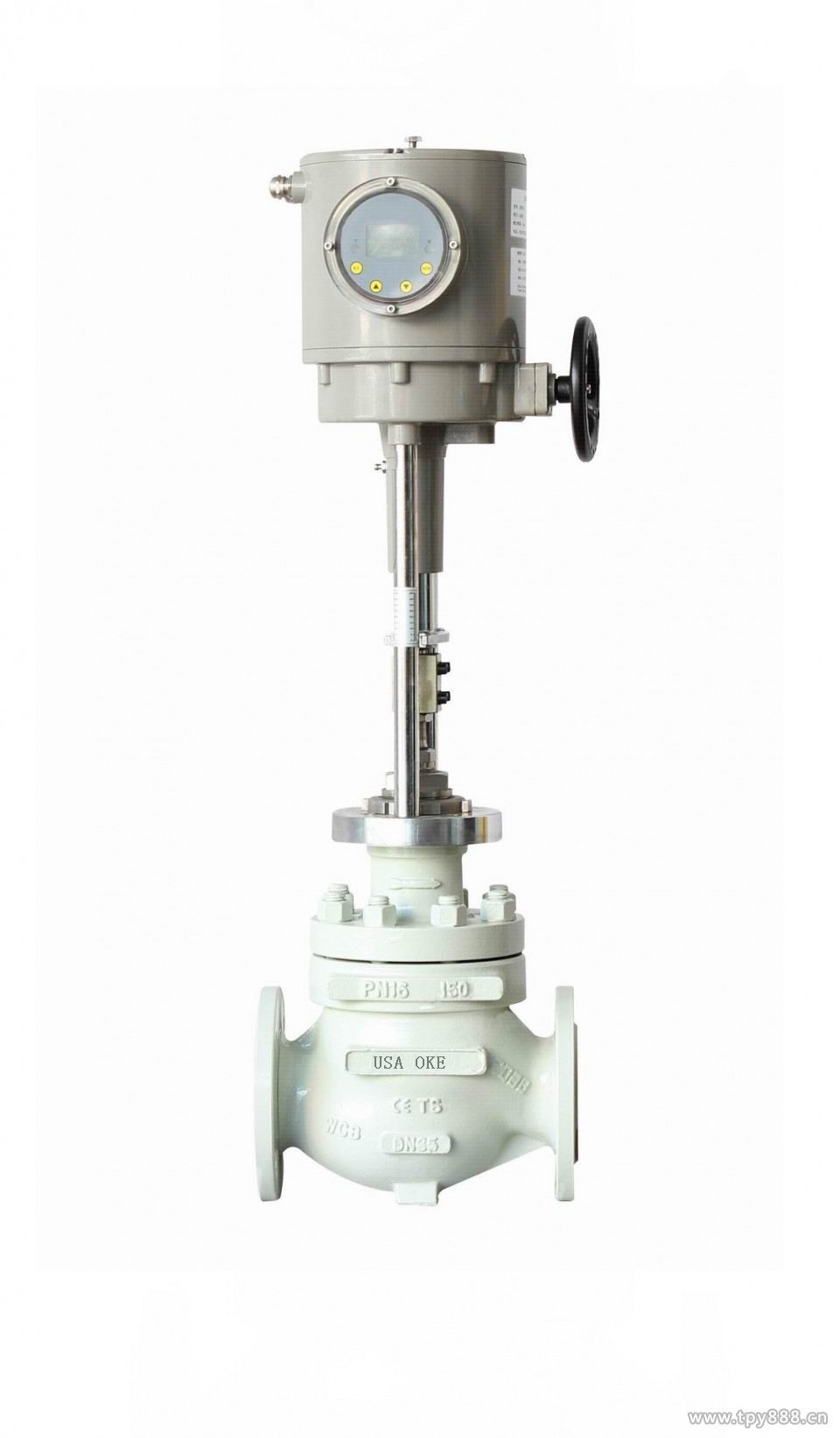

進口智能電動調節閥|進口化工廠電動調節閥 美國歐可OKE閥門在全球市場質量最認可閥門品牌之一 OKE智能電動調節閥概述 美國歐可智能電動調節閥是一種平衡式高壓差電動調節閥。配用智能一體式電動執行機構，接受統一的4-20mA或1-5V•DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制電動調節閥的開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。智能型電動調節閥總體結構緊湊、重量輕、穩定性好、防護等級高。其智能電動調節閥廣泛應用于大型火電廠、化工廠、水處理和污水處理、天然氣油田、鋼鐵廠等自動控制系統中 OKE智能電動調節閥特征 1、閥門柔性開關：柔性開關主要是保證閥門關閉或全開時不卡住與損傷。執行機構內部的微處理器根據測定的變頻器輸出電壓和電流，通過精確計算，得出其輸出力矩。一旦輸出力矩達到或大于設定的力矩， 自動降低速度， 以避免閥門內部過度的撞擊，從而達到最優關閉，實現過力矩保護。
2、閥位的極限位置判斷：閥位的極限位置是指全開和全關位置。在常規電動調節閥中，該位置的檢測是通過機械式限位開關獲得的。機械式限位開關精度低，在運行中易松動，可靠性差。智能電動調節閥的極限位置通過檢測位置信號的增量獲得。其原理是，單片機將本次檢測的位置信號與上次檢測的信號相比較，如果未發生變化或變化較小，即認為已達到極限位置，立即切斷異步電機的供電電源保證閥門的安全關閉或全開。該執行機構無機械式限位開關，無需在調試時對其進行復雜的調整。
3、電機保護：為了防止電機因過熱而燒毀，單片機通過溫度傳感器連續檢測電機的實際運行溫度如果溫度傳感器檢測到電機溫度過高，自動切斷供電電源。溫度傳感器置于電機內部。
4、準確定位：常規的電動閥門在異步電機通電后，會很快達到其額定動作速度， 當接近停止位置時，電機斷電后，由于機械慣性，其閥不可能立即停下來，會出現不同程度的超程．這一超程通常采用控制電機反向轉動來校正。智能電動調節閥是根據當前位置與給定位點的位置及減速段變化速率，使閥門在較低的速度下實現精確的微調和定位，從而將程降到最低。 OKE智能電動調節閥詳細參數 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | | | | | | | | | 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | | | | | | | | | 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 | | | | | | | | | | | 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | | | | | | | | | | 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0 | | 額定行程 | 16 | 25 | 40 | 60 | 100 | | | | | 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | | 壓蓋形式 | 螺栓壓緊式 | | 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | | 閥芯形式 | 單座式、籠式、套筒式 | | 流量特性 | 等百分比 | | 允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3 | 2 | 1.8 | 1.5 | 1.4 | 1 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 | | | | | | | | | | | 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | | | | | | | | | | 執行器參數 | 電源電壓：220V、380V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | | | 防護等級：相當IP65、IP67、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | | | 環境溫度：-25～+70℃、環境濕度：≤95% | |
零件材料 1 | 閥體 | WCB | 304 | 316 | 316L | 2 | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | 3 | 閥座/套筒 | 304 | 304 | 316 | 316L | 4 | 閥芯 | 304 | 304 | 316 | 316L | 5 | 導向套/并帽 | 304 | 304 | 316 | 316L | 6 | 中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | 7 | 閥蓋 | WCB | 304 | 316 | 316L | 8 | 閥桿 | 304 | 304 | 316 | 316L | 9 | 金屬墊 | 304 | 304 | 316 | 316L | 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | 11 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 12 | 填料壓蓋 | WCB | 304 | 316 | 316L |
產品品牌：美國歐可（OKE）
|
